MVC设计概述

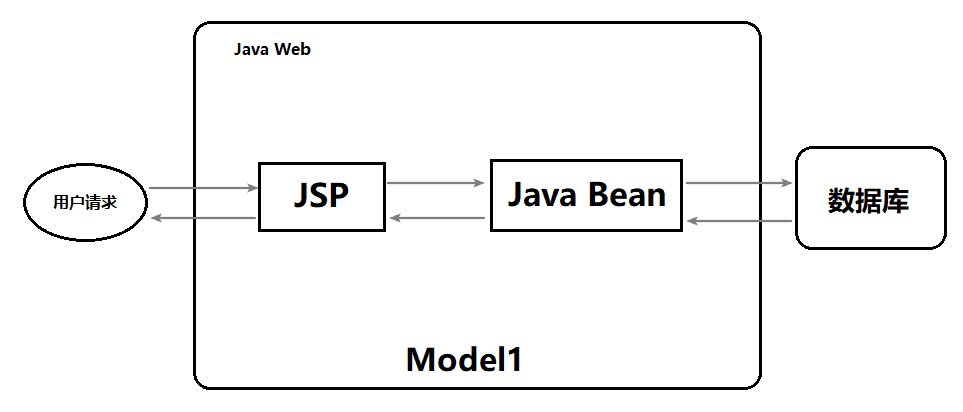

  • 在早期 Java Web 的开发中,主要分为两层:视图层和模型层,统一把显示层、控制层、数据层的操作全部交给 JSP 或者 JavaBean 来进行处理,我们称之为 Model1
  • 出现的弊端:
    • JSP 和 Java Bean 之间严重耦合,Java 代码和 HTML 代码也耦合在了一起
    • 要求开发者不仅要掌握 Java ,还要有高超的前端水平
    • 前端和后端相互依赖,前端需要等待后端完成,后端也依赖前端完成,才能进行有效的测试
    • 代码难以复用

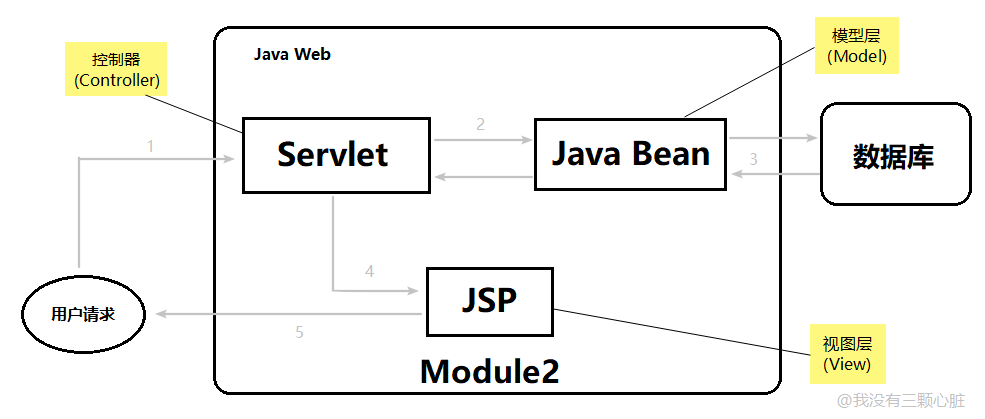

  • 正因为上面的种种弊端,所以很快这种方式就被 Servlet + JSP + Java Bean 所替代了,早期的 MVC 模型(Model2)就像下图这样:
  • 首先用户的请求会到达 Servlet,然后根据请求调用相应的 Java Bean,并把所有的显示结果交给 JSP 去完成,这样的模式我们就称为 MVC 模式

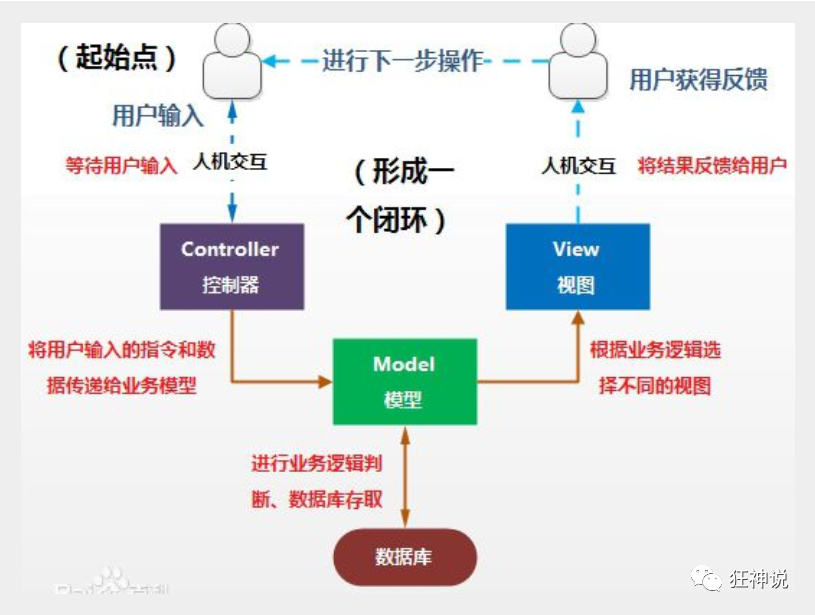

  • MVC是模型(Model)、视图(View)、控制器(Controller)的简写,是一种软件设计规范,是将业务逻辑、数据、显示分离的方法来组织代码。
  • MVC主要作用是降低了视图与业务逻辑间的双向偶合
  • MVC不是一种设计模式,MVC是一种架构模式。当然不同的MVC存在差异
  • Model(模型):数据模型,提供要展示的数据,因此包含数据和行为,可以认为是领域模型或JavaBean组件(包含数据和行为),不过现在一般都分离开来:Value Object(数据Dao) 和 服务层(行为Service)。也就是模型提供了模型数据查询和模型数据的状态更新等功能,包括数据和业务。
  • View(视图):负责进行模型的展示,一般就是我们见到的用户界面,客户想看到的东西。
  • Controller(控制器):接收用户请求,委托给模型进行处理(状态改变),处理完毕后把返回的模型数据返回给视图,由视图负责展示。也就是说控制器做了个调度员的工作

SpringMVC

  • Spring MVC是Spring Framework的一部分,是基于Java实现MVC的轻量级Web框架
  • SpringMVC官方文档 || 中文文档:http://c.biancheng.net/spring_mvc/
  • Spring的web框架围绕DispatcherServlet [ 调度Servlet ] 设计。
  • DispatcherServlet的作用是将请求分发到不同的处理器。从Spring 2.5开始,使用Java 5或者以上版本的用户可以采用基于注解形式进行开发,十分简洁;

中心控制器

  • Spring Web 模型-视图-控制(MVC)框架是围绕 DispatcherServlet 设计的,DispatcherServlet 用来处理所有的 HTTP 请求和响应。Spring Web MVC DispatcherServlet 的请求处理的工作流程如下图所示:

  • 下面是对应于 DispatcherServlet 传入 HTTP 请求的事件序列:
    • 收到一个 HTTP 请求后,DispatcherServlet 根据 HandlerMapping 来选择并且调用适当的控制器。
    • 控制器接受请求,并基于使用的 GET 或 POST 方法来调用适当的 service 方法。Service 方法将设置基于定义的业务逻辑的模型数据,并返回视图名称到 DispatcherServlet 中。
    • DispatcherServlet 会从ViewResolver 获取帮助,为请求检取定义视图。
    • 一旦确定视图,DispatcherServlet 将把模型数据传递给视图,最后呈现在浏览器中
  • 上面所提到的所有组件,即 HandlerMapping、Controller 和 ViewResolver 是 WebApplicationContext 的一部分,而 WebApplicationContext 是带有一些对 web 应用程序必要的额外特性的 ApplicationContext 的扩展
  • Spring MVC框架像许多其他MVC框架一样, 以请求为驱动 , 围绕一个中心Servlet分派请求及提供其他功能,DispatcherServlet是一个实际的Servlet (它继承自HttpServlet 基类)

SpringMVC执行原理

  • 当发起请求时被前置的控制器拦截到请求,根据请求参数生成代理请求,找到请求对应的实际控制器,控制器处理请求,创建数据模型,访问数据库,将模型响应给中心控制器,控制器使用模型与视图渲染视图结果,将结果返回给中心控制器,再将结果返回给请求者

  • 下图为SpringMVC的一个较完整的流程图,实线表示SpringMVC框架提供的技术,不需要开发者实现,虚线表示需要开发者实现

  • DispatcherServlet表示前置控制器,是整个SpringMVC的控制中心。用户发出请求,DispatcherServlet接收请求并拦截请求。
  • HandlerMapping为处理器映射。DispatcherServlet调用HandlerMapping,HandlerMapping根据请求url查找Handler
  • HandlerExecution表示具体的Handler,其主要作用是根据url查找控制器,如上url被查找控制器为:hello
  • HandlerExecution将解析后的信息传递给DispatcherServlet,如解析控制器映射等
  • HandlerAdapter表示处理器适配器,其按照特定的规则去执行Handler
  • Handler让具体的Controller执行
  • Controller将具体的执行信息返回给HandlerAdapter,如ModelAndView
  • HandlerAdapter将视图逻辑名或模型传递给DispatcherServlet
  • DispatcherServlet调用视图解析器(ViewResolver)来解析HandlerAdapter传递的逻辑视图名。
  • 视图解析器将解析的逻辑视图名传给DispatcherServlet
  • DispatcherServlet根据视图解析器解析的视图结果,调用具体的视图。
  • 最终视图呈现给用户
